復合式EPB是針對軟弱土層和復合地層而采用封閉式掘進的隧道掘進機。掘進方式不同于硬巖隧道掘進機，盾構機在掘進時，其前端刀盤旋轉切削地層土體，切削下來的土體進入土艙，當土體充滿土艙時，其被動土壓與掘削面上的土壓、水壓建立平衡，通過由螺旋輸送機的旋轉和閘門控制的出土量，確保切削面穩定，再由皮帶機將渣土輸送至礦車，完成掘進過程。

產品特點

1、  針對不同的地層特點，配置不同開口率和刀具布置的定制化刀盤；

2、  控制出土的螺旋輸送機采用了強化的耐磨設計，確保了EPB可以滿足較長距離的掘進任務；

3、  采用了獨立管路設計的發泡系統并對泡沫噴射效果進行了全面升級；

4、  加強的密封系統，能夠很好的應對各種外部的土壓和水壓，確保EPB切削面的穩定；

EPB設備系統介紹

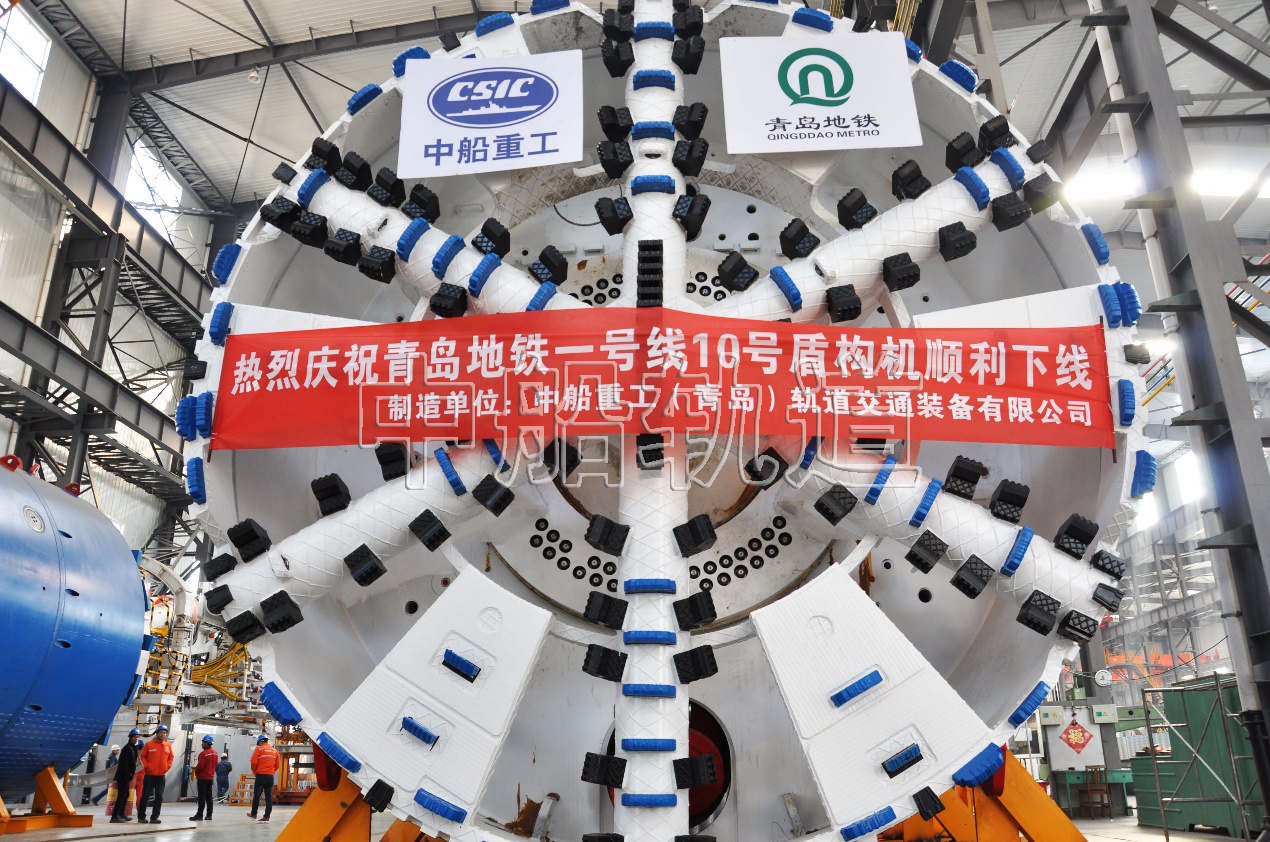

盾構機刀盤

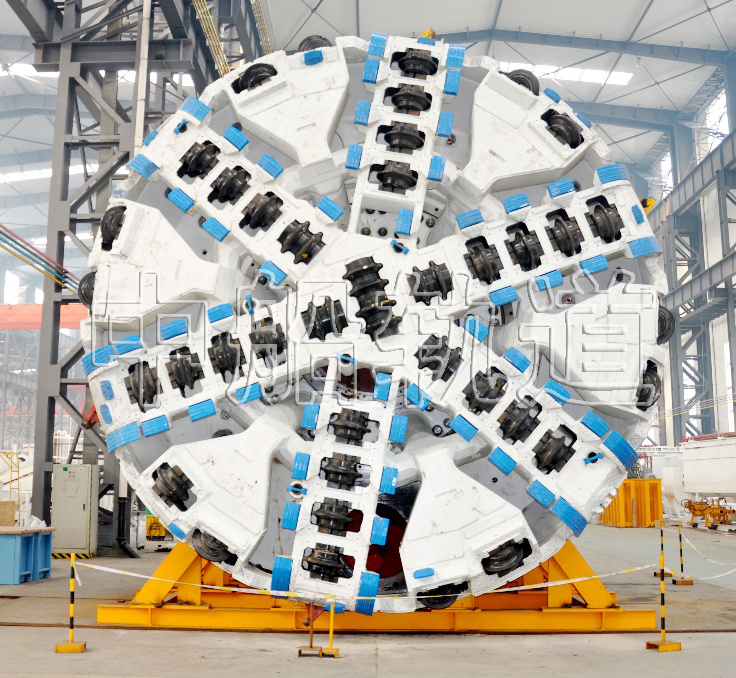

采用輻條+面板結構設計，開口在整個盤面均勻分布，中心部分設有面積足夠的開口；刀盤背面焊接有主動攪拌棒，與前盾上的被動攪拌棒一起對土艙內渣土進行攪拌。

EPB設備系統介紹

盾構機刀盤

采用輻條+面板結構設計，開口在整個盤面均勻分布，中心部分設有面積足夠的開口；刀盤背面焊接有主動攪拌棒，與前盾上的被動攪拌棒一起對土艙內渣土進行攪拌。

盾構機渣土輸送系統

渣土輸送系統由螺旋輸送機和皮帶輸送機組成，螺旋輸送機將掘進時產生的渣土從土艙輸送到渣土車上。

盾構機液壓推進系統

根據管片分布圖，采用21根推進缸分布，考慮掘進調向可操作性，將油缸分成四組。通過調整每組油缸的不同推進速度來對盾構進行糾偏和調向。在管片安裝模式下，可以對單對油缸進行操作。

盾構機主軸承

主軸承由世界知名廠家制造。采用大直徑、整體內齒圈、三排圓柱滾子結構，擁有良好的承受軸向推力、軸向反推力、徑向及傾覆力矩性能。軸承有效使用壽命≥10000小時。
